Катковые опоры используют для прокладки труб в тоннелях, в пароходных каналах. Свяжитесь с нашими специалистами, чтобы подобрать подходящий вам вариант оплаты и доставки!
|
По умолчанию
|
Наши преимущества
Наши менеджеры ответят
на все вопросы и помогут быстро
оформить заказ
Вы можете воспользоваться формой обратной связи, приложить документ, изображение чертежей или воспользоваться удобным для вас мессенджером:
Описание
Катковые опоры – разновидность опорно-крепежной трубопроводной арматуры.
Технические характеристики
Относится к подвижным типам опор. В качестве рабочей площадки используется каток. Каток обеспечивает подвижность трубы вдоль осевой линии и регулирует боковые смещения трубы. Боковое смещение не должно превышать 50 мм. Каток состоит из каткового блока и скользящей опоры. Блок может быть как однорядным, так и двурядным. Тип каткового блока зависит от температуры окружающей среды.
По типу конструкции и сфере применения различается на:

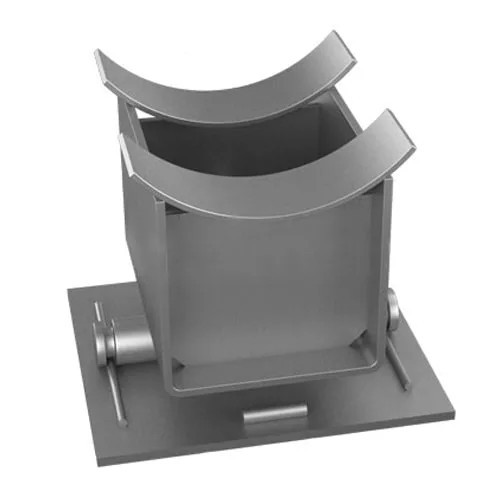

- катковая опора однорядная
- катковая опора двурядная
- пружинная катковая опора (включает дополнительный блок пружин и хомуты)

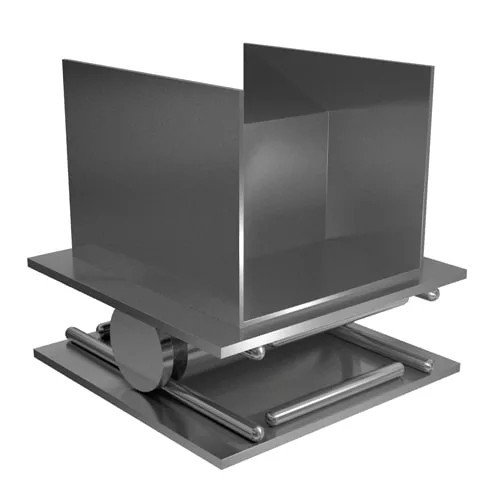

- катковая направляющая опоры
- катковая опора для ТЭС и АЭС
- катковая обойма для опор
Конструкция опоры: опорная плита, промежуточная опора (для двурядного блока), обойма, катковый блок, пружинный блок. Все части конструкции соединяются последовательно, при помощи сварки, симметрично опоре. Роликовая направляющая позволяет трубопроводу перемещаться вдоль осевой линии, с боковым смещением не превышающим параметры ролика. Катковая опора является универсальной, сочетает в себе два типа движения – качения и скольжения. Основная функция: защита трубы от эффекта теплового расширения, силы притяжения, подвижности грунта и пр.; восприятие и компенсация нагрузок, предотвращение провисаний. Конструкция опоры также защищает и саму опору от разрушений.
Тип исходного сырья: углеродистая сталь, хромомолибденовая сталь и пр. Предназначены для фиксации труб из углеродистой и низколегированной стали, диаметром свыше 170 мм (для труб меньших диаметров используют скользящие опоры). Рабочее давление носителя: до 10МПа. Температура носителя: от 0С до +450С. Температура окружающей среды: до -70С. Катковые опоры значительно снижают силу трения при эксплуатации трубопровода.
Тип крепления к трубопроводу:
- сварка
- хомутовый (обжимной хомут для предотвращения боковых скольжений трубы)
